Software de proyección de vibraciones · Próximamente

Vibraciones proyectadas y respaldadas.

Hecho en Chile para el SEIA: FTA 2018 y AS 2187.2-2006 en un solo flujo.

Dibuja las fuentes, calcula y exporta la memoria de cálculo, las cartografías y las capas SIG para el anexo de tu DIA o EIA.

Unirme a la lista de espera Ver entregables

Inscribirse no tiene costo ni compromiso. Los primeros 5 que contraten una licencia tendrán un precio rebajado durante su primer año.

Proyecto demo · Escenario A · Construcción Calcular Memoria de cálculo

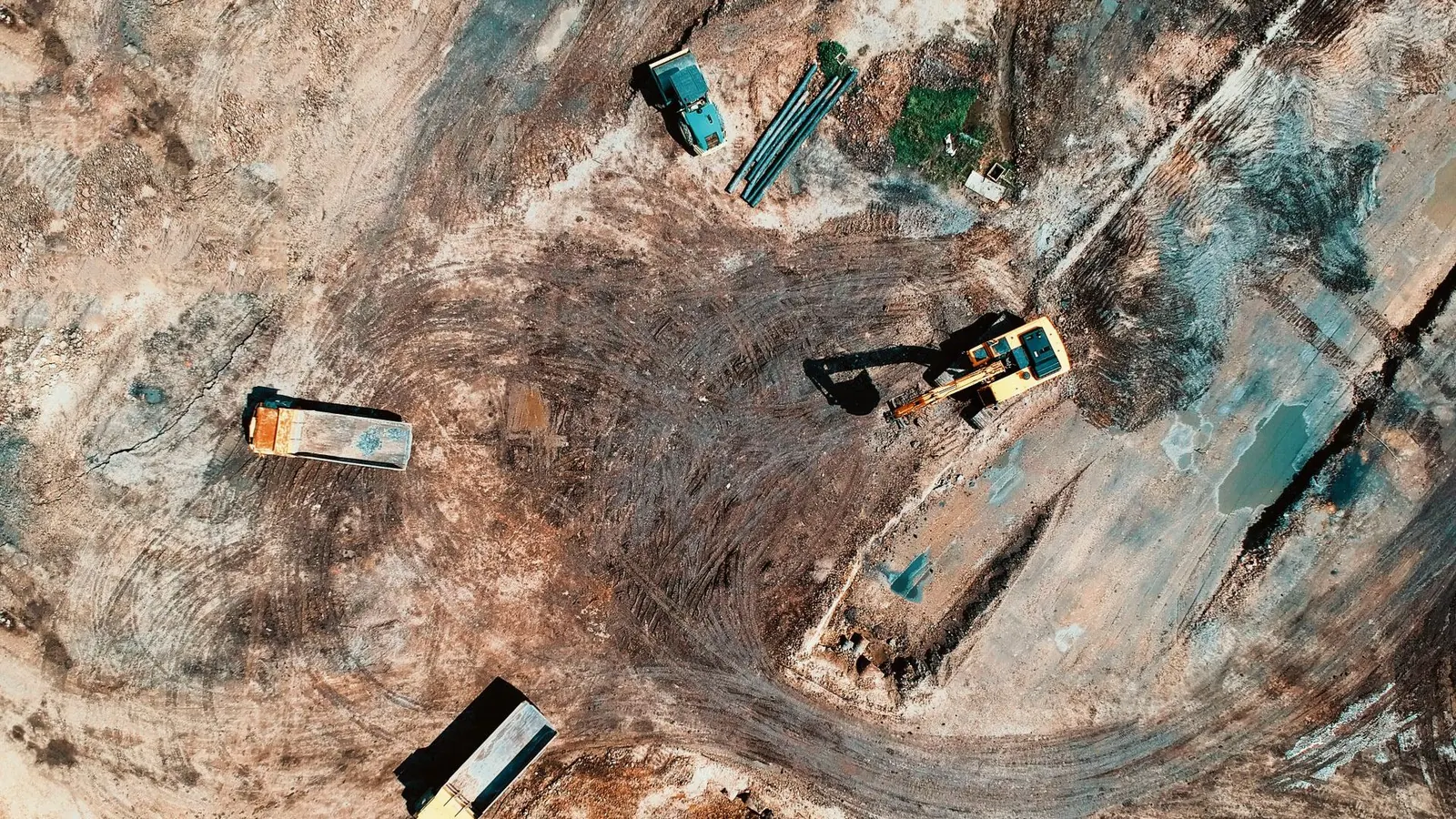

Vista satelital de una obra de ejemplo R1R2R3R4100 m
Seleccionar + Emisor + Receptor + Vía + Tronadura
Lv, VdB
ResultadosIlustración · datos de demostración
Receptores
4
Área de dispersión
243 m
R173,8 VdBNo cumple
R254,6 VdBCumple
R32,37 mm/sCumple
R4Fuera del áreaDescartado
Memoria Láminas Capas SIG

Fuentes

Cuatro fuentes. Un solo flujo.

Excavadora en una obra
Fuentes fijas
FTA 2018

Lv y PPV de cada equipo y su radio de dispersión, con la tabla de equipos de la FTA o niveles medidos.

Camión tolva en un camino de faena
Tránsito vehicular
FTA 2018

Curva de la FTA con ajustes por velocidad, tipo de vehículo, pavimento y suelo.

Tren de carga en una estación
Tránsito ferroviario
FTA 2018

Locomotora, tren ligero o automotor diésel, con la frecuencia de eventos de la vía.

Tronadura en una mina a rajo abierto
Tronaduras
AS 2187.2-2006

PPV según la carga por retardo, con límites de confort humano y de daño estructural.

  1. 1DibujaFuentes, vías y receptores sobre el mapa, o impórtalos desde Shape, KMZ, GeoJSON o Excel
  2. 2CalculaÁrea de dispersión y nivel por receptor
  3. 3ExportaMemoria, cartografías, tablas y capas SIG

El software

Así se ve trabajando.

Un escenario de construcción con maquinaria, un camino y una tronadura: el mapa con las áreas de dispersión y, abajo, el resultado por tipo de fuente.

Captura de VibraModeling: mapa satelital con receptores, puntos de medición, el área de dispersión de la maquinaria, un camino con su franja de niveles y una tronadura; abajo, las tarjetas de resultados por tipo de fuente
Captura real del software con un proyecto de demostración: el terreno, los receptores y los niveles medidos son ficticios. Aquí se muestra un detalle del mapa. Ver la captura completa.

Entregables

Lo que va al anexo, listo para exportar.

TU LOGO
ÁREA DE DISPERSIÓN — FUENTES FIJAS
SIMBOLOGÍA

Cartografías (láminas A3)

Área de dispersión y proyección, en PDF o PNG, con fondo satelital y la viñeta de tu empresa.

Ejemplo en QGIS, con el logo de tu empresa en la viñeta.

Lv = Lv,ref − 30 log(D/25)
WordPDF

Memoria de cálculo

Word y PDF, con cada ecuación y sus valores.

Capas
Área de dispersión
Proyección por fuente
Isolínea del límite
Emisores y receptores
Fondo satelital
Shapefile QGIS KMZ GeoJSON

Capas SIG

Proyecto QGIS con las láminas armadas y la viñeta de tu empresa.

EmisoresReceptoresHomologaciónMedicionesLímitesÁreas de influenciaProyecciones

Tablas del informe

En Excel, una pestaña por tabla, listas para copiar al informe.

Así sale la memoria de cálculo.

Tres de las 16 páginas de la memoria del proyecto de demostración, tal como las genera el software. Abre una página para verla completa.

Página 1 de la memoria de cálculo: nivel de análisis, tabla de receptores y datos del escenario
Nivel de análisis, receptores y datos del escenario.
Página 4 de la memoria de cálculo: ajustes de la vía y ecuaciones de la FTA con los valores reemplazados
Cada ecuación con los valores de la fuente.
Página 3 de la memoria de cálculo: lámina satelital del área de dispersión y tabla de receptores
Lámina del área de dispersión y evaluación por receptor.

Proyecto de demostración: el terreno, los receptores y los niveles medidos son ficticios.

Unirme a la lista de espera

Comparación

Frente a la planilla y el SIG por separado.

VibraModelingPlanilla + SIG manual
FuentesObras, tránsito vehicular, ferroviario y tronaduras en un mismo proyectoUna planilla distinta por tipo de fuente
MapaBandas de nivel y área de dispersión sobre imagen satelital, calculadas por el softwareContornos dibujados a mano en el SIG
ReceptoresDistancia medida en el mapa y evaluación contra el límite, receptor por receptorDistancias y fórmulas copiadas en cada fila
Memoria de cálculoGenerada con cada ecuación, sus valores y la tabla de origenArmada a mano a partir de la planilla
Láminas y SIGProyecto QGIS con las láminas armadas y la viñeta de tu empresa, shapefile, KMZ y GeoJSONCada lámina se compone por separado
TrazabilidadLa versión del software queda escrita en cada documentoDepende de qué versión de la planilla se usó

Alcance

Qué cubre y qué no.

Cubre

  • Análisis general del FTA Report No. 0123 (2018): fuentes fijas, tránsito vehicular y ferroviario
  • Tronaduras según AS 2187.2-2006, con distancia horizontal y límites de confort y daño estructural
  • Área de dispersión, proyección por bandas y evaluación de receptores
  • Memoria de cálculo, láminas y capas SIG para el anexo de una DIA o un EIA

No cubre

  • Análisis detallado del FTA (§6.5)
  • Otras normas de predicción
  • Mediciones ni monitoreo en terreno: VibraModeling proyecta, no mide

Respaldo

Cada resultado muestra de dónde sale.

Ecuación con los valores reemplazados
Tabla de origen de cada valor
Versión del software en cada documento
Receptores descartados, con el criterio que los descarta
Receptor R1 · Fuentes fijasFTA 2018
Lv = 94 − 30 · log10(118,1 / 25)
73,8 VdB
No cumple
Lv,ref
94 VdB
Tabla FTA
D
118,1 pies
36 m medidos en el mapa
Límite
72 VdB
FTA 2018 · residencias, eventos frecuentes

Valores de demostración

Acústica Austral

Desarrollado por Acústica Austral

Hecho por el equipo que hace estos estudios para el SEIA.

Lo construimos para nuestro propio trabajo y hoy lo usamos en un estudio real.

+900
proyectos desarrollados
+125
proyectos aprobados en el SEIA
+16
años en el rubro
fundada en 2010

Cifras de la trayectoria de Acústica Austral como consultora, no del software.

Preguntas frecuentes

Lo que suelen preguntar.

¿Quién puede ver los proyectos de mi empresa?

Es una pregunta que nos importa responder bien. Tus proyectos son tuyos: en la versión comercial solo podrán verlos las personas de tu empresa que tú autorices. Nadie de VibraModeling entrará a tus proyectos sin tu permiso. Si una consulta técnica requiere revisar un caso, lo veremos contigo y solo con tu autorización. Publicaremos las condiciones completas antes de abrir el acceso.

¿Cuándo estará disponible?

Hoy lo usamos en un estudio real nuestro. Abriremos el acceso por etapas y quienes estén en la lista de espera serán los primeros en saberlo.

¿Qué normas usa?

El análisis general del FTA Report No. 0123 (2018) para fuentes fijas, tránsito vehicular y ferroviario, y la AS 2187.2-2006 para tronaduras. En Chile se aplican como normas de referencia al amparo del art. 11 del D.S. N°40/2012.

¿Usa la terminología del SEA?

Sí. Considera la Guía para la predicción y evaluación de impactos por ruido y vibración en el SEIA (SEA, 2019) y usa la terminología de la Guía áreas de influencia en el SEIA (SEA, 2.ª ed., 2026): área de dispersión de la emisión, evaluada en cada receptor. El área de influencia la define el consultor para cada objeto de protección.

¿Hay que instalar algo?

No: VibraModeling funciona en el navegador y solo necesitas conexión a internet. Las láminas en PDF o PNG salen desde ahí, también con la viñeta de tu empresa. QGIS, que es gratuito, hace falta solo si quieres abrir y editar el proyecto de las láminas.

¿Reemplaza al ingeniero?

No. Calcula y documenta cada paso. El criterio sigue siendo del profesional: categorías de receptores, equivalencias de maquinaria y escenarios de evaluación.

¿Qué entrega?

Memoria de cálculo en Word y PDF; cartografías (láminas) de área de dispersión y de proyección, en PDF o PNG; tablas del informe en Excel; y capas SIG preparadas según el Manual para la utilización de la geoinformación del SEA (2025): shapefile, proyecto QGIS con las láminas armadas, KMZ y GeoJSON.

¿Puedo usar la viñeta de mi empresa?

Sí. Subes la plantilla de composición de tu empresa (un archivo .qpt, que se prepara una vez en QGIS) y su logo, y las láminas en PDF y PNG y el proyecto QGIS salen con ella. Si no tienes una, usa la viñeta genérica de VibraModeling. La memoria de cálculo lleva la marca de VibraModeling: es el respaldo del cálculo que hizo el software.

¿Qué datos de base usa?

El fondo satelital es Esri World Imagery, en la pantalla, en las láminas y en el proyecto QGIS. Las calles, caminos y vías férreas cercanas a tus receptores se pueden importar desde OpenStreetMap; las láminas y la memoria citan la fuente.

¿En qué idioma está?

En español: la pantalla, la memoria y las láminas.

¿Cuánto cuesta?

Será una licencia por empresa, mensual o anual. Cada persona de tu equipo tiene su propia cuenta, sin costo; la licencia incluye un puesto, es decir, una persona conectada a la vez, y si necesitan trabajar en paralelo se suma un puesto. Publicaremos los precios al abrir el acceso. Te contactaremos en el orden de inscripción. Los primeros 5 que contraten una licencia tendrán un precio rebajado durante su primer año.

Sé de los primeros en usar VibraModeling.

Abriremos el acceso por etapas a consultoras y equipos que hacen estudios de vibraciones. Déjanos tus datos y te escribiremos. Los primeros 5 que contraten una licencia tendrán un precio rebajado durante su primer año.
